Стандарт беспроводных сетей IEEE 802.11ax, известный также как WI-Fi 6 прочно утвердился в мобильных устройствах в качестве высокоскоростного интерфейса передачи данных. Все большее количество смартфонов и ноутбуков поддерживают этот стандарт и со временем этот показатель будет только увеличиваться. Одновременно с тем производители сетевого оборудования предлагают все больше моделей с поддержкой IEEE 802.11ax на любой вкус: от недорогих моделей с базовыми характеристиками, таких как ASUS RT-AX55, до топовых устройств наподобие ASUS RT-AX86U, обладающих широчайшими возможностями расширения и выдающимися скоростными характеристиками. Герой сегодняшнего обзора — беспроводной маршрутизатор ASUS RT-AX68U класса АХ2700 занимает среднюю ступень в модельном ряду ASUSTeK, что делает его интересным для прагматичных пользователей, которые ищут устройство с поддержкой самых современных технологий по доступной цене.

ASUS RT-AX68U

От множества подобных устройств ASUS RT-AX68U выгодно отличается запоминающимся дизайном, который не испортит интерьера современной гостиной или офиса. Но, конечно, привлекательной новинку делает не столько необычный внешний вид, сколько продвинутые спецификации, представленные в таблице ниже:

Модель ASUS RT-AX68U
Страница продукта RT-AX68U
Режимы работы Беспроводный маршрутизатор, Точка доступа, Медиа-мост, Повторитель, Узел AiMesh
Соединение WAN Динамический IP адрес, статический IP адрес, PPPoE (с поддержкой МРРЕ), PPTP, L2TP, USB 3G/4G
Стандарты сети IEEE 802.11a/b/g/n/ac/ax, IPv4, IPv6
Скорость передачи данных 802.11a: 6; 9; 12; 18; 24; 36; 48; 54 Мбит/с
802.11b: 1; 2; 5.5; 11 Мбит/с
802.11g: 6; 9; 12; 18; 24; 36; 48; 54 Мбит/с
802.11n: 450 Мбит/с
802.11ac: 1625 Мбит/с
802.11ax (2,4 ГГц): до 861 Мбит/с
802.11ax (5 ГГц): до 1802 Мбит/с
Антенны Внешние, 3 шт.
Рабочий диапазон частот 1 х 2,4 ГГц, 1 х 5 ГГц
Ширина полосы 20/40 МГц (диапазон 2,4 ГГц), 20/40/80 МГц (диапазон 5 ГГц)
Технология MIMO 3 x 3
Шифрование WPA/WPA2/WPA3-PSK, WPA/WPA2-Enterprise
Межсетевой экран и контроль доступа Firewall: SPI intrusion detection, DoS protection, Access control: Network service filter, URL filter, Port filter
VPN server PPTP, OpenVPN, IPSec
VPN client L2TP, PPTP, OpenVPN
Системные функции UPnP, IGMP v1/v2/v3, DNS Proxy, DHCP, NTP клиент, DDNS, Port Trigger, Port Forwarding, DMZ, журнал системных событий
Процессор 1800 МГц, 2 ядра, архитектура ARMv8-A
Память RAM: DDR3 512 MБ, Flash: 256 MБ
Порты 1 x RJ45 10/100/1000 BaseT для WAN
4 x RJ45 10/100/1000 BaseT для LAN
1 x USB 3.2 Gen 1 Type A
1 x USB 2.0 Type A
Кнопки Питание, Reset, WPS
Дополнительные функции Primary AiMesh router/AiMesh node, ASUS Router APP, Support Alexa skill, AiProtection Pro, Parental Control, Adaptive QoS, Bandwidth/Traffic Monitor, Traffic Analyzer, Website history, MU-MIMO, Universal beamforming, Dual WAN, WAN Aggregation, NAT Passthrough (PPTP, L2TP, IPSec, RTSP, H.323, SIP Passthrough,PPPoE relay), USB Application (AiCloud, Download master, AiDisk, Media Server, Time Machine, Samba Server, FTP Server. Print Server)
Светодиодные индикаторы 1 x LAN, 1 x WAN, 1 х Wi-Fi 5 ГГц, 1 х Wi-Fi 2,4 ГГц, 1 х питание
Блок питания, Вт 33,25 (внешний)
Размеры (ШxДxВ), мм 261,3 х 67,5 х 186,2
Масса, г 630
Стоимость в украинской рознице 5259 грн

Комплект поставки

Коробка, в которой поставляется RT-AX68U, имеет средние размеры. Ее грани упаковки украшает красочная полиграфия, на фронтальной поверхности можно встретить изображение самого устройства, наименование модели и ее ключевые особенности. Отмечены принадлежность беспроводного маршрутизатора к классу АХ2700, а также поддержка технологии AiMesh, комплекса киберзащиты AiProtection Pro и функции InstantGuard VPN. К очевидным достоинствам новинки следует отнести использование в качестве основы мощного двухъядерного процессора с тактовой частотой 1800 МГц и наличие развитых функций «родительского контроля».

ASUS RT-AX68U

С обратной стороны можно узнать о преимуществах стандарта IEEE 802.11ax над предшественником, познакомиться с особенностями работы технологий InstantGuard VPN, которая помогает защитить информацию в публичных сетях, и AiMesh, предназначенной для расширения зоны покрытия беспроводной сети.

ASUS RT-AX68U

Комплект поставки ASUS RT-AX68U, совершенно стандартный для подобного рода устройств, состоит из:

  • руководства пользователя и гарантийного талона;
  • патч-корда Cat 5e длиной около 1 м;
  • сетевого адаптера для работы в сетях переменного тока с напряжением 100–240 В и выходной мощностью 33,25 Вт.

ASUS RT-AX68U

Дизайн

Времена, когда беспроводные маршрутизаторы имели вид скучных прямоугольных коробок с торчащими антеннами, канули в Лету и сегодня производители смело экспериментируют с дизайном. Герой сегодняшнего обзора не стал исключением: в анфас RT-AX68U имеет вид перевернутой трапеции, сверху которой находятся три антенны. Последние имеют шарнирные крепления, обеспечивающие вращение вокруг своей оси и наклон на угол до 90°. Лицевая поверхность из черного глянцевого пластика имеет рельефный узор, а в правом нижнем углу находятся небольшие золотистые логотипы ASUS и Wi-Fi 6.

READ  Обзор ноутбука ASUS ROG Zephyrus GA401Q: компактно и мощно - hi-Tech.ua

ASUS RT-AX68U

Верхняя крышка выполнена из серебристого пластика, в ее правой части нашлось место для пяти светодиодных индикаторов, которые сигнализируют о наличии питания, активности WAN и LAN, также беспроводных сетей в диапазонах 2,4 ГГц и 5 ГГц. Подсветка выполнена неярким белым светом, однако, с учетом расположения и невысокой яркости индикаторы едва различимы.

ASUS RT-AX68U

В профиль беспроводной маршрутизатор также напоминает трапецию, размеры корпуса составляют 261,3х67,5х186,2 мм, причем, высота указана с учетом антенн. Масса составляет 630 г, крепление на стену не предусмотрено конструкцией.

ASUS RT-AX68U

Нижняя часть, которой устройство в рабочем опирается на поверхность, покрыта пористой резиной для предотвращения скольжения. По центру находится пластиковая этикетка с указанием разнообразной служебной информации.

ASUS RT-AX68U

Львиная доля поверхности задней крышки ASUS RT-AX68U занята вентиляционной решеткой, сквозь которую поблескивает металлический радиатор системы охлаждения. Последний, к слову, отлично справляется со своими обязанностями и вовремя тестов температура выше 70 °С не наблюдалась. Внизу нашлось место для разъема внешнего блока питания, кнопок сброса и активации функции WPS для быстрого сопряжения беспроводных клиентов, клавиши включения питания, двух портов USB (один версии 3.0, второй — 2.0) и пяти гигабитных сетевых интерфейсов RJ-45: одного WAN и четырех LAN. Устройство поддерживает агрегацию портов LAN1 и LAN2 для увеличения пропускной способности и режим одновременного подключения к двум поставщикам услуг Интернет.

ASUS RT-AX68U

Основой RT-AX68U служит однокристальная «система-на-чипе» Broadcom BCM4906, состоящая из двух ядер с Cortex-A53 архитектурой ARMv8-A с тактовой частотой 1,8 ГГц. Оперативная память DDR3 имеет объем 512 МБ, а для хранения прошивки служит микросхема SLC NAND Flash емкостью 256 МБ. Коммутатор на пять портов Gigabit Ethernet встроен непосредственно в SoC, а за работу Wi-Fi в диапазонах 2,4 ГГц и 5 ГГц соответственно отвечают пара чипов Broadcom BCM6710. Они обеспечивают работу с актуальными стандартами беспроводных сетей IEEE 802.11a/b/g/n/ax, поддерживаются каналы с полосой частот до 80 МГц, квадратурно-амплитудная модуляция 1024-QAM и MU MIMO. Приёмопередатчики имеют необычную конфигурацию MIMO 3T3R, которая обеспечивает скорость подключение 861 Мбит/с и 1802 Мбит/с на частотах 2,4 ГГц и 5 ГГц включительно, что позволяет причислить устройство к редкому классу AX2700. Правда, потребительские устройства с подобной конфигурацией MIMO пока что не встречаются, а значит, новинка имеет определенный задел на будущее.

Прошивка и комплекте ПО

Беспроводной маршрутизатор работает под управлением прошивки ASUSWRT на базе операционной системы Linux. Графические интерфейс пользователя предлагает все необходимое для конфигурирования устройства, в том числе мастер быстрой настройки Quick Internet Setup. Мастер автоматически запускается после первого включения и предлагает установит базовые параметры подключения, безопасности беспроводных сетей и учетной записи администратора.

После входа в графический интерфейс перед пользователями открывается вкладка Network Map, где схематически отображается топология домашней сети. В правой части находится панель статуса, где также задаются настройки подсистем Wi-Fi, WAN и LAN, выводятся показатели утилизации центрального процессора и ОЗУ, а также задается конфигурация накопителей, включенных в порты USB.

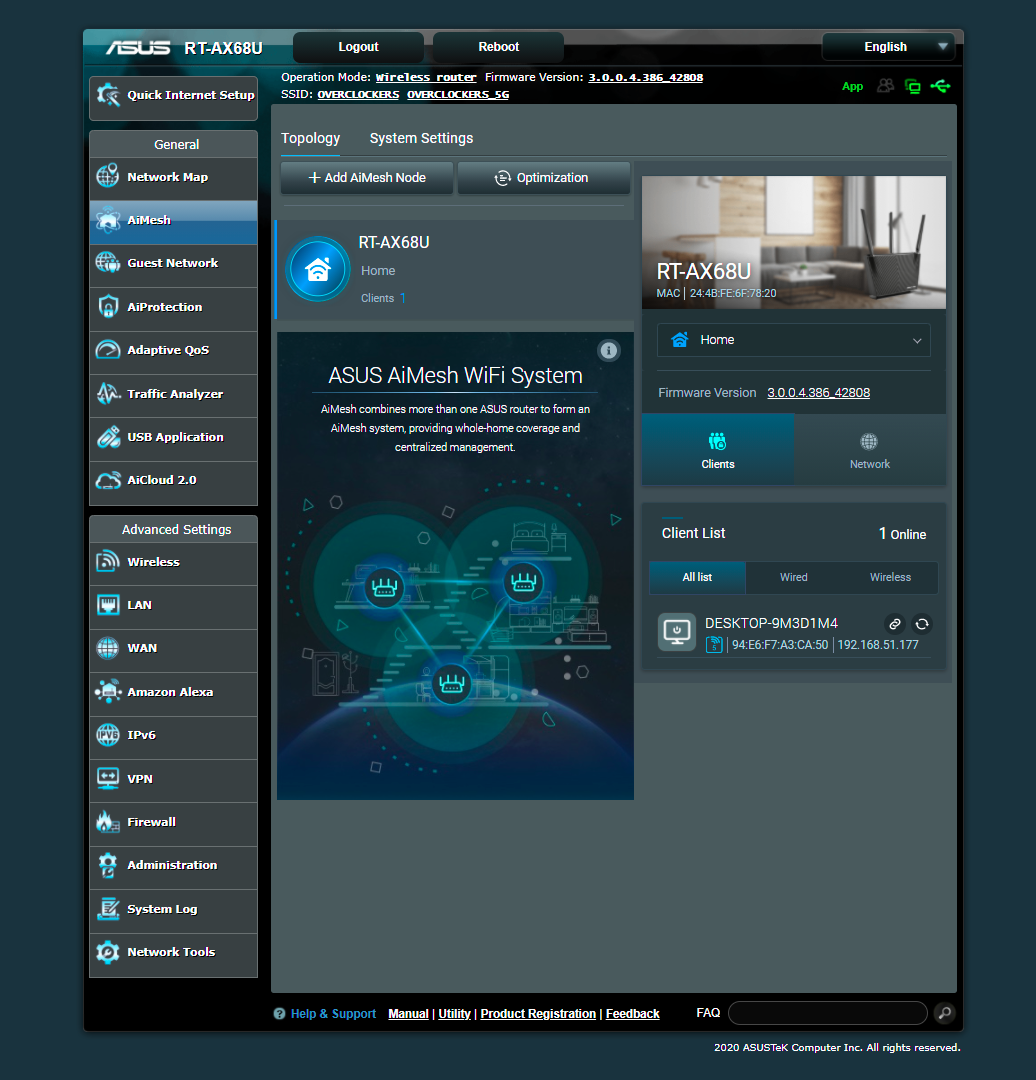

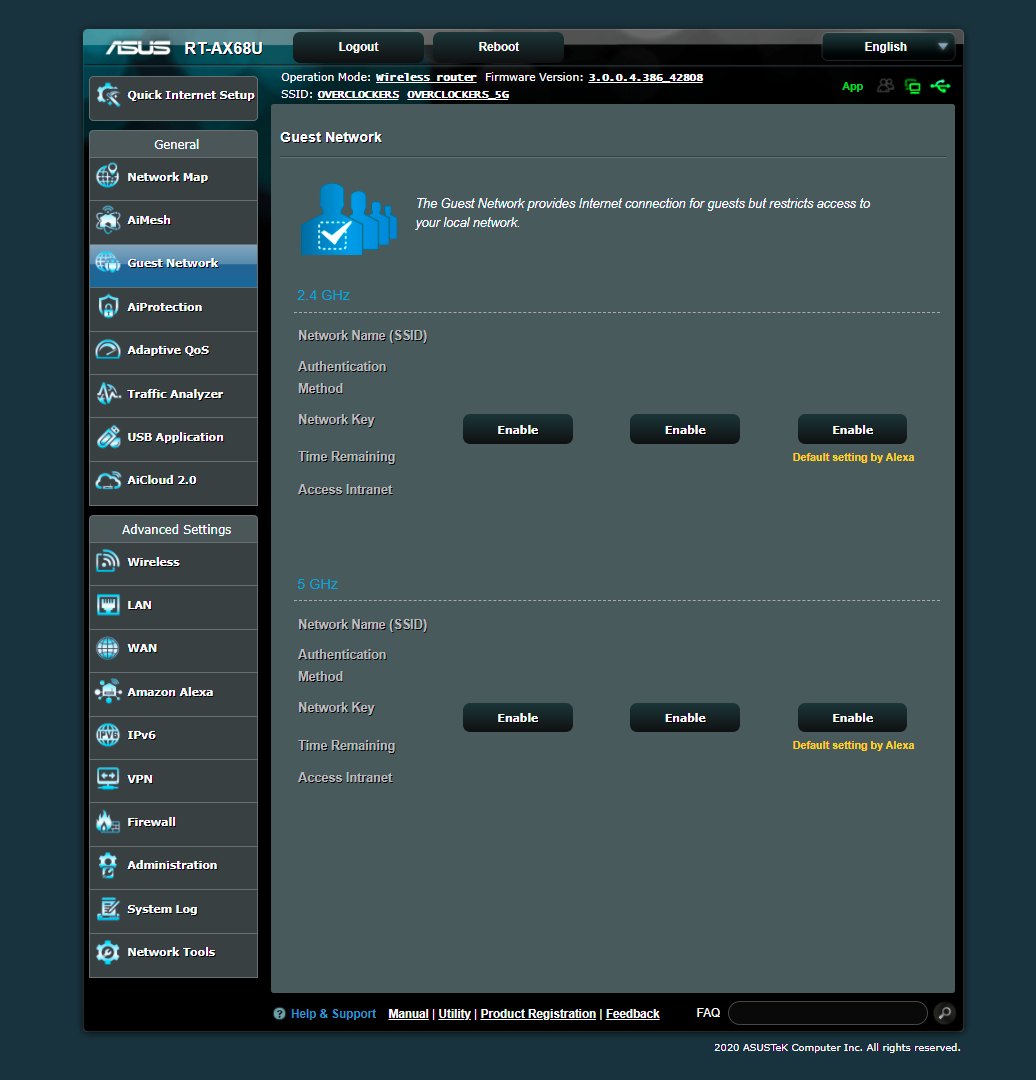

Управление функциями AiMash находится на одноименной странице, а в подменю Guest Network можно задать параметры гостевых беспроводных сетей в количестве шести штук — по три на каждый из двух диапазонов Wi-Fi.

ASUS RT-AX68UASUS RT-AX68U

Подраздел AiProtection отвечает за настройку и контроль работоспособности комплекса киберзащиты. AiProtection позволяет оценить настройки маршрутизатора с точки зрения информационной безопасности, блокирует доступ к сайтам с вредоносным контентом, защищает от сетевых вторжений с помощью функции Two-Way IPS и позволяет изолировать трафик от зараженных устройств в локальной сети. Для работы AiProtection используется база данных сигнатур от компании Trend Micro, которая регулярно обновляется в автоматическом режиме.

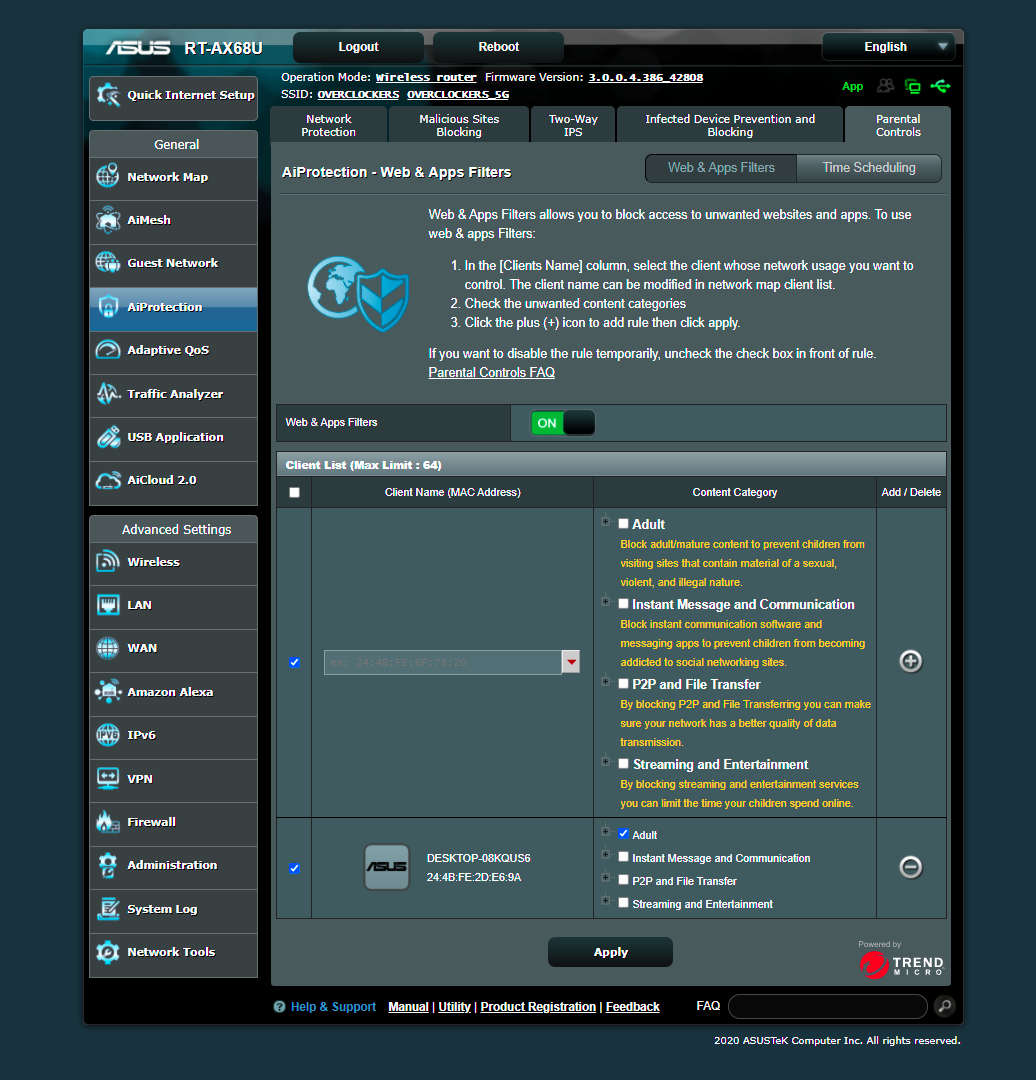

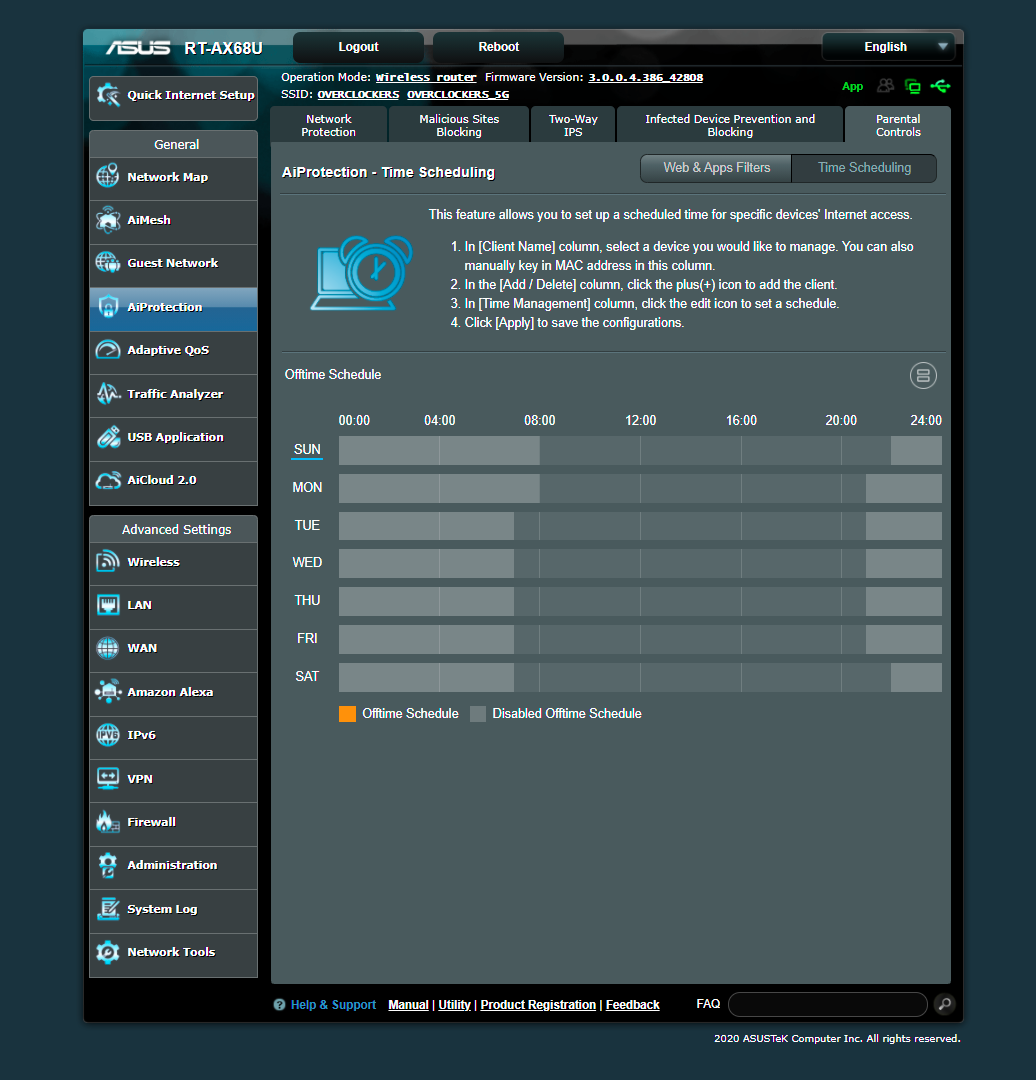

Кроме того, AiProtection обеспечивает развитые возможности родительского контроля для ограничения доступа пользователей к ресурсам определенных категорий, например, социальным сетям, онлайн-казино или пиринговым сетям, а также блокирования выхода в Интернет по расписанию.

ASUS RT-AX68UASUS RT-AX68U

В разделе Adaptive QoS находятся функции Bandwidth Monitor для контроля использования пропускной способности подключения, QoS для управления приоритетами трафика различных приложений в зависимости от сценария использования, Web History для просмотра истории посещения для каждого из клиентов и, наконец, Internet Speed для измерения скорости подключения к Интернет на базе сервиса Ookla Speedtest.

READ  ASUS выпустила первый в мире хромбук на платформе Intel Tiger Lake — новинка продаётся за $570 - 3DNews

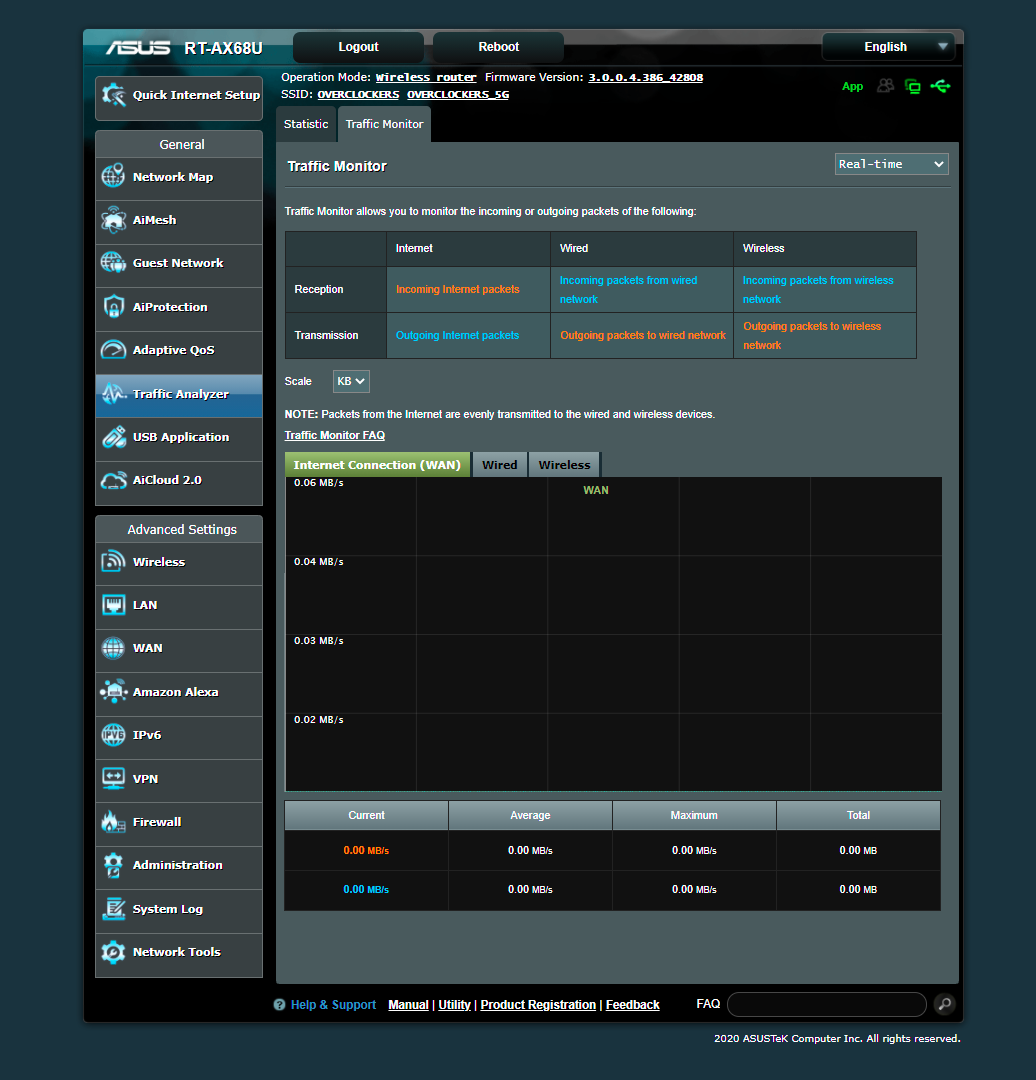

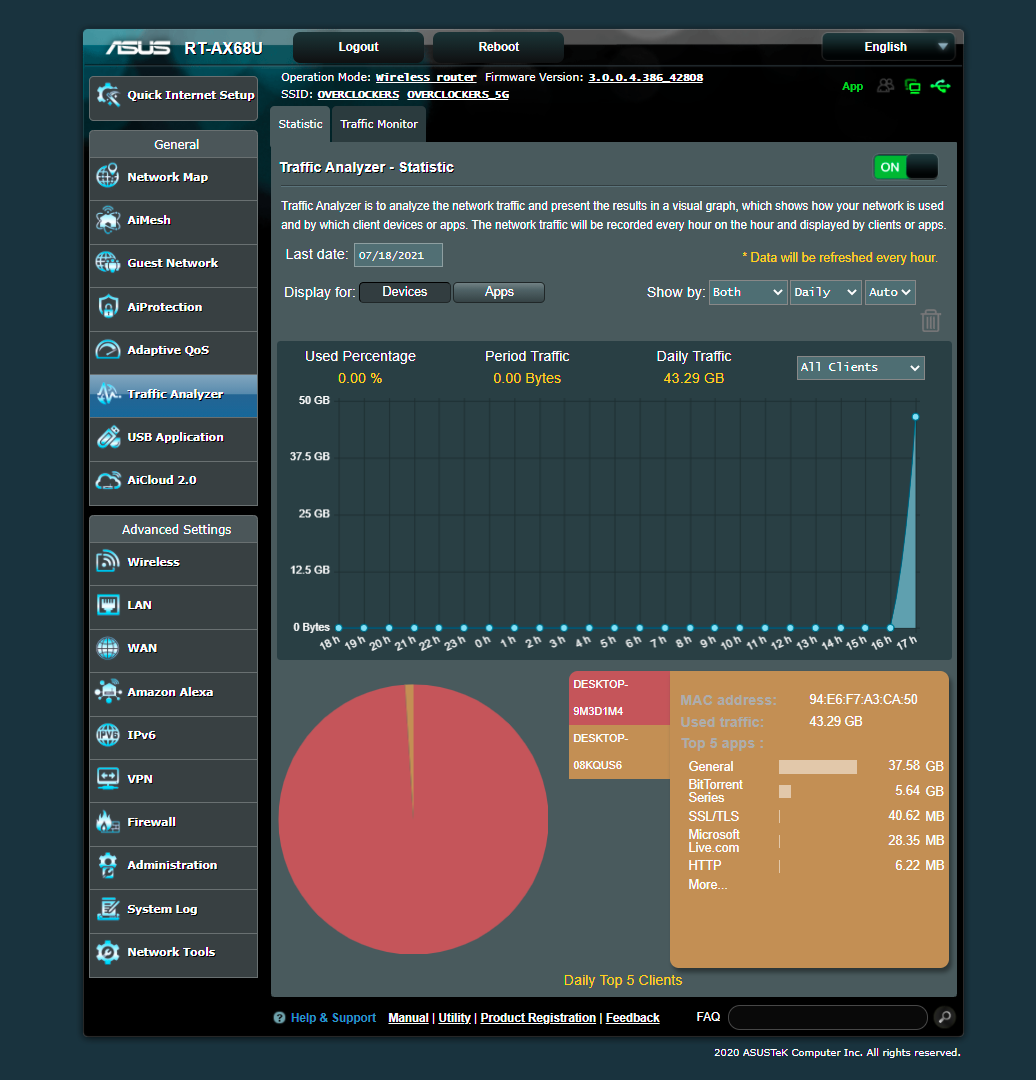

Подменю Traffic Monitor позволяет отслеживать трафик в режиме реального времени, причем, можно получить информацию в разрезе клиента, сетевого протокола или приложения, а также оценивать утилизацию физических интерфейсов.

ASUS RT-AX68UASUS RT-AX68U

Вкладка USB Application дает возможность настроить устройства с интерфейсом USB. Здесь задаются параметры файловых и медиа серверов на базе внешних накопителей, включается поддержка принт-сервера, конфигурируется доступ в Интернет с помощью 3G/4G модема или смартфона, настраивается работа сервиса резервного копирования Time Machine для устройств Apple. И, наконец, в подразделе AiCloud 2.0 с помощью одноименной утилиты можно получить доступ из Интернет к информации на внешнем накопителе, подключенном к беспроводному маршрутизатору, а также задать параметры резервного копирования данных в облачный сервис ASUS Webstorage.

Раздел Wireless, как следует из названия, отвечает за настройки подсистемы Wi-Fi, в том числе функции WPS, подключения WDS в режиме моста, фильтрации МАС адресов и клиента RADIUS. Подменю Professional позволяет задать специфические параметры беспроводных сетей, такие как включение передатчиков по расписанию, регулировка их мощности и много другое.

Для управления локальной сетью служит меню LAN, где пользователи могут установить сетевую адресацию, параметры сервера DHCP и правила статической маршрутизации, а также настроить IPTV, включить поддержку Jumbo frames и агрегацию портов LAN.

За конфигурацию подключения к Интернет отвечает вкладка WAN. Помимо основных параметров здесь задается режим Dual WAN, который позволяет подключиться к двум провайдерам для повышения надежности или увеличения скорости, настраивается функции триггеринга и «проброса» портов, «демилитаризованной» зоны DMZ и сервиса динамических доменных имен DDNS.

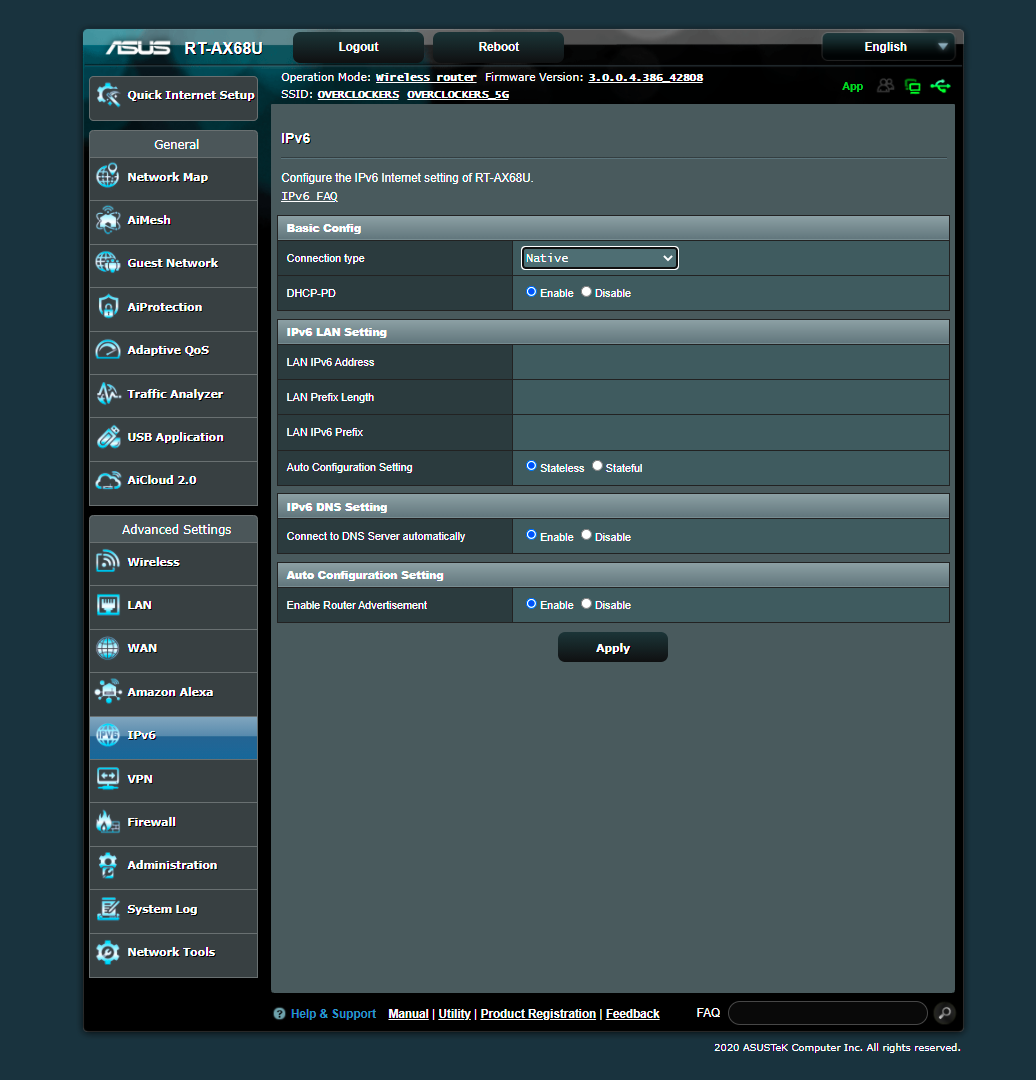

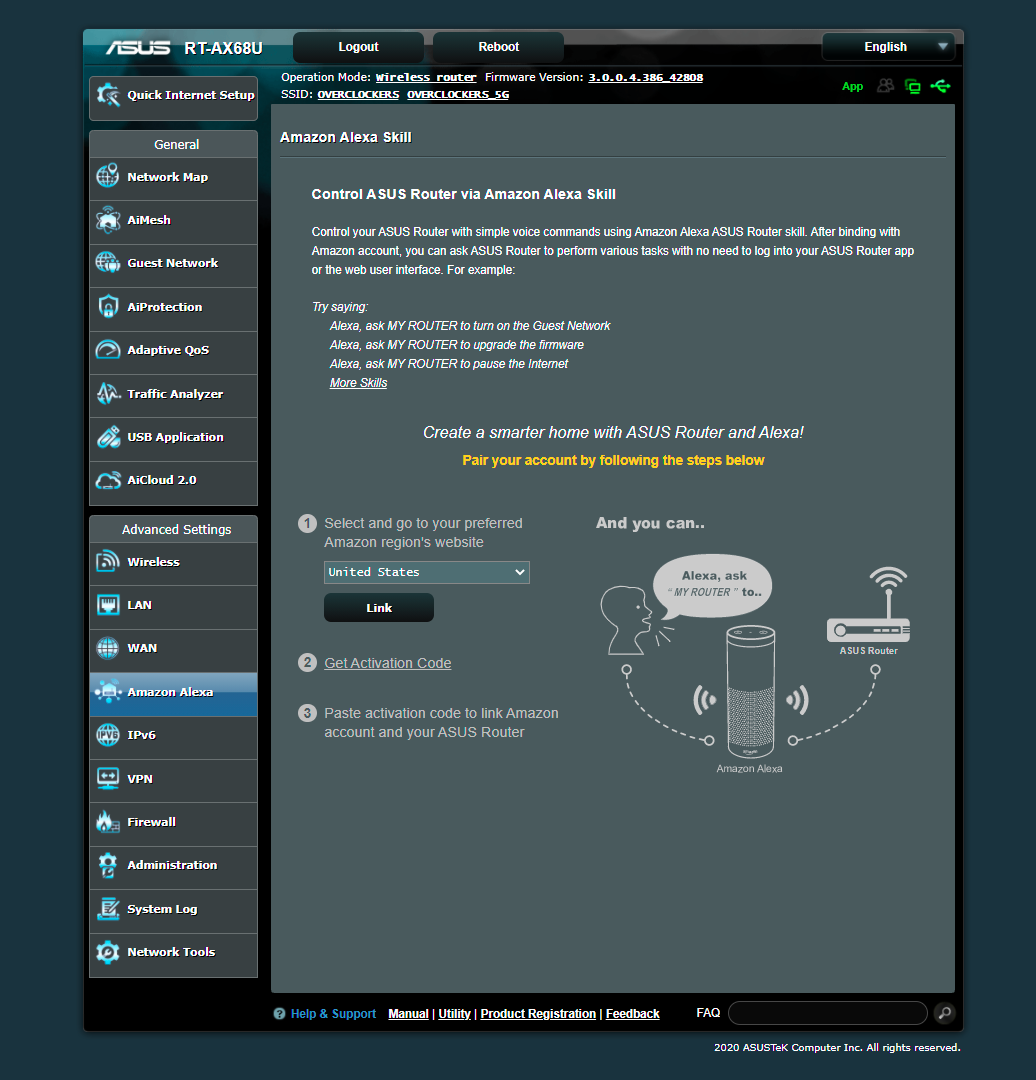

Раздел Amazon Alexa предназначен для интеграции ASUS RT-AX68U в систему «умного дома» от Amazon, а меню IPv6 позволяет задать параметры работы в этом перспективном адресном пространстве.

ASUS RT-AX68UASUS RT-AX68U

Беспроводной маршрутизатора может служить как сервером VPN, так и клиентом. В режиме сервера поддерживаются протоколы PPTP, Open VPN и IPSec, а также доступна функция Instant Guard. Последняя служит для организации шифрованного туннеля от мобильных клиентов, работающих в публичных сетях к домашнему роутеру, который рассматривается как доверенное устройство, тем самым обеспечивая защиту от атак «Man-in-the-Middle».

В дополнение к AiProtection герой сегодняшнего обзора оснащен «классическим» Firewall, который обеспечивает инспекцию пакетов с хранением состояния, защиту от атак DDoS и фильтрацию трафика по URL, ключевым словам и сетевым службам.

Многочисленные функции администрирования, такие как выбор режима работы, обновление микропрограммы, резервное копирование настроек прошивки находятся в меню Administration.

Наконец, на вкладке Log предоставляется доступ к журналам системных событий, а подменю Network tool предлагает пользователям набор утилит для диагностики сетевого подключения и настройки функции Smart Connect.

В дополнение к графическому интерфейсу для настройки беспроводного маршрутизатора можно использовать приложение ASUS Router, доступное для платформ iOS и Android. Приложение хорошо знакомо из предыдущих обзоров сетевого оборудования ASUSTeK, так что сегодня мы остановимся на его основных возможностях. В разделе Home доступно четыре экрана, на которые выводится статистика по трафику в режиме реального времени, статус подключенных клиентов, состояние беспроводных сетей, а также загрузка процессора и оперативной памяти.

Приложение позволяет управлять базовыми настройками устройства и задавать режим работы функции QoS для приоритезации трафика.

ASUS RT-AX68U

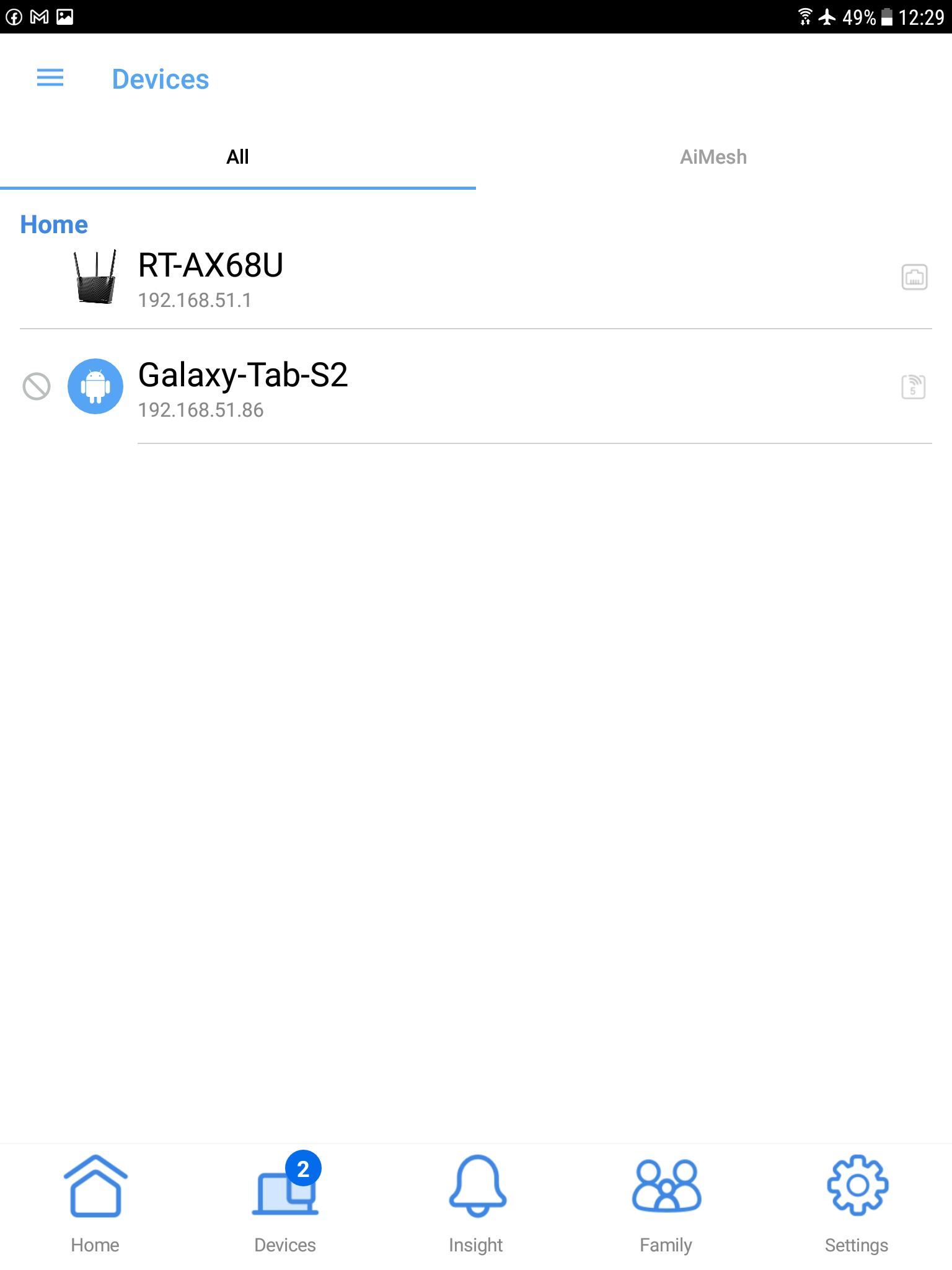

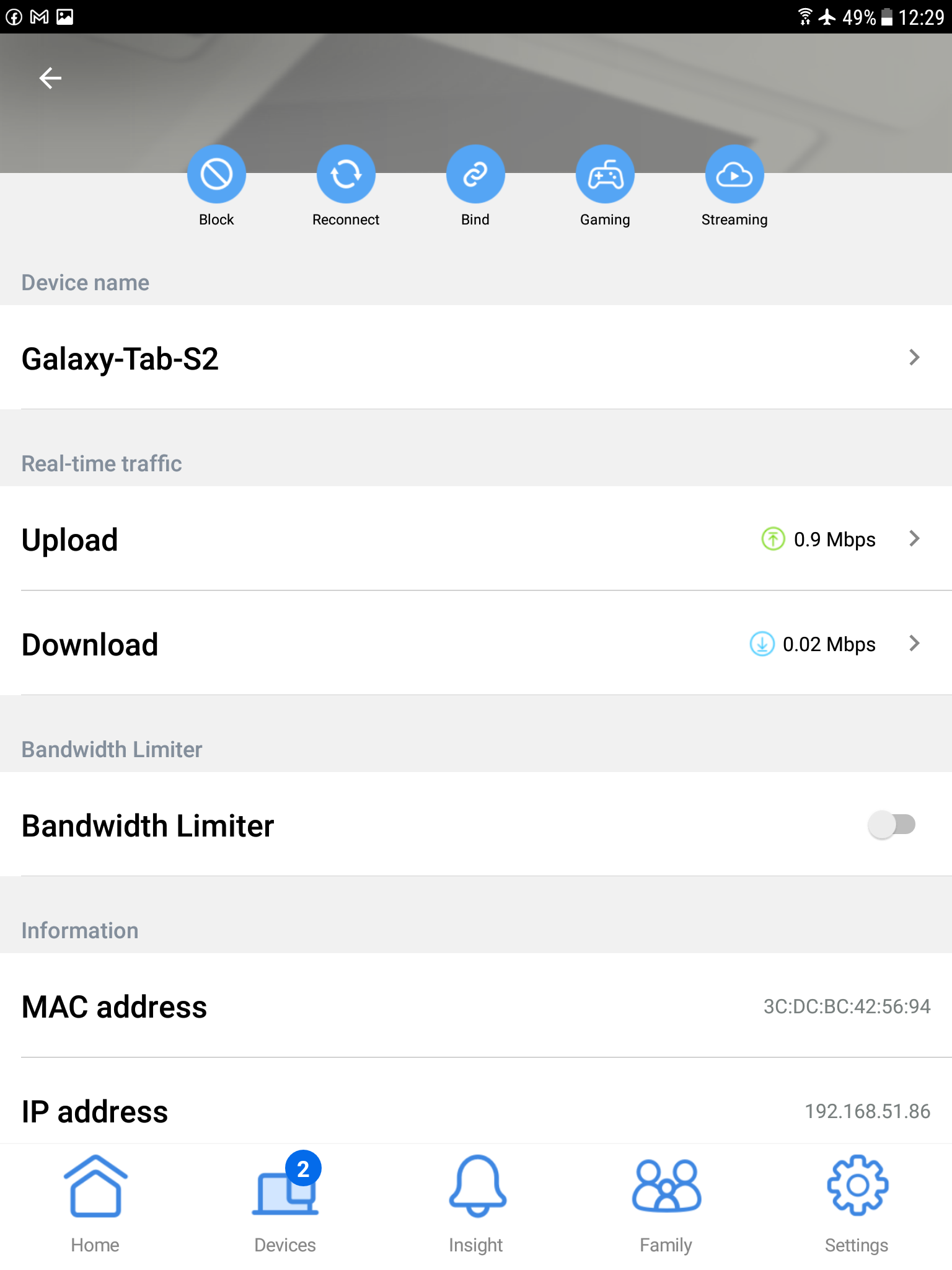

На вкладке Devices выводится список клиентов, для которых можно не только просмотреть информацию о параметрах подключения, но и ограничить скорость соединения, заблокировать выход в Интернет.

ASUS RT-AX68UASUS RT-AX68U

Подменю Insights отображает советы по настройке беспроводного маршрутизатора, а в разделе Family устанавливаются параметры функции «родительского контроля».

Наконец, на вкладке Settings сосредоточено управление множеством дополнительных настроек ASUS RT-AX68U.

ASUS RT-AX68U

Результаты тестирования

Для оценки быстродействия ASUS RT-AX68U использовался тестовый стенд в составе персонального компьютера ASUS MiniPC PN50, выполнявшего функции сервера, и ноутбука HP Gaming Pavilion 15, оснащенного адаптером беспроводных сетей Intel Wi-Fi 6 AX200, которому досталась роль клиента. Оба устройства работали под управлением ОС Windows 10 Pro 21H1, а беспроводной маршрутизатор функционировал с прошивкой 3.0.0.4.386.42808 от 20.05.2021. Тесты проводились с помощью программы iperf3, широко используемой профессионалами IT для оценки пропускных способностей каналов передачи данных. В качестве «точки отсчета» были взяты результаты ASUS RT-AX82U, который позиционируется как игровое решение начального уровня. Устройство оснащено трехъядерной SoC Broadcom BCM6750, в диапазоне 5 ГГц поддерживается канал передачи шириной 160 МГц и MIMO 4T4R, что обеспечивает максимальную скорость 4804 Мбит/с, тогда как у новичка данный показатель ограничен 1802 Мбит/с. Зато, у последнего есть преимущество в частоте и архитектуре SoC, дополнительный порт USB 2.0 и лучшая производительность в диапазоне 2,4 ГГц: MIMO 3T3R против 2T2R у соперника. Впрочем, давайте перейдем к результатам тестирования, которые расставят все на свои места.

READ  Новинки ASUS на IFA 2019 - Украинский оверклокерский портал

В первую очередь была измерена производительность службы NAT, которая широко используется провайдерами домашних сетей для подключения к Интернет.

ASUS RT-AX68U

Как уже было отмечено ранее, быстродействия современных SoC хватает для этой задачи с большим запасом: для клиента LAN пропускная способность «уперлась» в возможности Gigabit Ethrenet, а для беспроводного подключения сдерживающим фактором явилась производительность Wi-Fi 6 и здесь быстрее оказался ASUS RT-AX82U из-за поддержки каналов шириной 160 МГц.

Что касается продуктивности WLAN, то на частоте 2,4 ГГц новичок оказался несколько медленнее своего собрата при использовании Wi-Fi 6, тогда как в режиме 802.11n результаты обоих участников практически идентичны.

ASUS RT-AX68U

За счет поддержки каналов передачи шириной 160 МГц для Wi-Fi 6 в диапазоне 5 ГГц ASUS RT-AX82U показал преимущество, которое составило от 18% при однопоточной передаче до 50% при одновременном использовании восьми потоков данных. В то же время, при использовании стандарта 802.11ac наблюдался примерный паритет, что не может не радовать, так как парк устройств с поддержкой Wi-Fi 5 все еще достаточно велик.

Зато, ASUS RT-AX68U отлично проявил себя при работе в условиях препятствий. При увеличении расстояния между клиентом и точкой доступа до 10 метров и возникновении на пути распространения радиоволн железобетонных стен падение скорости составило от 10% до 30% в зависимости от режима.

ASUS RT-AX68U

Этот показатель — 22% в среднем — сравним с результатами одного из лучших беспроводных маршрутизаторов — ASUS RT-AX86U и заметно лучше, чем у RT-AX82U, для которого быстродействие уменьшилось почти на 30%.

Что касается работы беспроводного маршрутизатора в качестве сетевого накопителя SMB при подключении внешнего SSD HyperX Savage Exo 480GB, отформатированного в файловую систему NTFS, то результаты получились неоднозначными.

ASUS RT-AX68U

С одной стороны, при передачи данных по локальной сети скорость достигла 80–90 МБ/с, что заметно выше, чем у ASUS RT-AX82U, тогда как для беспроводных клиентов Wi-Fi 6 показатели колебались в районе 22–23 МБ/с, а это крайне мало! Были испробованы все возможные варианты, но улучшить результаты не удалось, очевидно, виной тому «сырая» прошивка, так как однокристальная система явно «может больше».

Зато, при использовании в качестве VPN-сервера ASUS RT-AX68U проявили себя с хорошей стороны.

ASUS RT-AX68U

Радуют результаты при работе в режиме OpenVPN с ключом RSA длиной 1024 бит: около 90 Мбит/с на прием и более 150 Мбит/с на передачу, тогда как при использовании протокола РРТР c шифрованием MMPE128 показатели оказались скромнее: от 66 до 100 Мбит/с. Это даже позволило ASUS RT-AX82U опередить новичка при приеме данных от сервера к клиенту и, опять-таки, подозрение падает на недостаточно оптимизированную прошивку, так как SoC точно способна на лучшие результаты.

Выводы

Герой сегодняшнего обзора в целом произвел положительное впечатление в первую очередь благодаря своем неординарному внешнему виду. Дизайнеры ASUS давно и небезуспешно экспериментируют с обликом сетевого оборудования и ASUS RT-AX68U получился весьма элегантным и практичным. Под стать внешности и элементная база: мощная «система-на-чипе», эффективное охлаждение, достаточный объем ОЗУ и ПЗУ, два порта USB и производительные радиомодули с поддержкой Wi-Fi 6. У последних, конечно, хотелось бы видеть каналы шириной 160 МГц, но даже в такой конфигурации производительности беспроводной сети хватит обладателям гигабитного подключения к Интернету. Что касается прошивки, то, с одной стороны, откровенно порадовал интуитивно понятный пользовательский интерфейс и высокая стабильность, но в то же время есть вопросы к скорости работы беспроводных клиентов с внешним накопителем и хотелось бы лучших результатов для VPN сервера. Впрочем, устройство на рынке совсем недавно и все перечисленные замечания скорее всего будут исправлены в следующих версиях прошивки. Таким образом, за свои 5259 грн ASUS RT-AX68U может стать отличным выбором для тех пользователей, кто ищет беспроводной маршрутизатор с высоким уровнем быстродействия, эффективными средствами киберзащиты и развитыми возможностями расширения.

Оригинальный дизайн
